Die Technologie – Produkte
Single Pair Ethernet
STECKER
Hoch kompatibel
Steckerverbinder nach einheitlichem Standard
Steckverbinder stellen eine wichtige Verbindungs- und Trennstelle dar. Die Aufgabe des Steckverbinders ist die Übertragung von optischen Signalen und/oder elektrischer Leistung. Schnittstelle nach außen ist die Geräteschnittstelle. Je nach Einsatzbedingungen werden Schnittstellen in der Schutzart IP20 oder in M8/M12 Bauformen für IP6X eingesetzt.
IEC 63171 – Basisnorm mit allen Spezifikationen und Prüfsequenzen
Je nach Anforderung kommen unterschiedliche Leiterplattenbuchsen, Steckverbinder, Wanddurchführungen, etc. zum Einsatz. Hier eine Übersicht der Normen, welche durch Mitglieder der Single Pair Ethernet System Alliance angeboten werden:

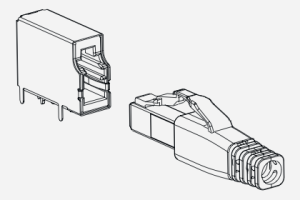

IEC 63171-1
IP20 | MICE 1
SPE-Steckverbinder auf Basis der LC-Verriegelung für die Gebäudeverkabelung.
Building
Anbieter
IEC 63171-2
IP20 | MICE 1
Die kleinsten SPE-Steckerverbinder für die Gebäude- und Industrieverkabelung.
Power over Dataline (PoDL acc. to IEEE 802.3bu/cg)
Steckkompatibel mit -5 (zur Benutzung als Serviceschnittstelle)
Building/Industry
IEC 63171-3
IEC 63171-4
IP20 | MICE 1
SPE-Steckverbinder für MICE-1 Anwendungen in Gebäuden und Daten-Centern.
Building/Data Center
Anbieter
- Derzeit kein Anbieter
IEC 63171-5
IP6X | MICE 1 / 2 / 3
SPE-Steckverbinder im M8- / M12-Format für die Verkabelung der Feldebene und an Sensoren.
Power over Dataline (PoDL acc. to IEEE 802.3bu/cg)
Steckkompatibel mit -2 (zur Benutzung als Serviceschnittstelle)
Industry
IEC 63171-6
IP20 / IP6X | MICE 1 / 2 / 3
SPE-Steckverbinder in verschiedenen Ausprägungen für verschiedene Anwendungsbereiche
Industry
Anbieter
- Derzeit kein Anbieter
IEC 63171-7
IP20 / IP6X | MICE 1 / 2 / 3
SPE-Steckverbinder im M12-Format für die Hybridverkabelung. Daten- und zusätzliche Powerkontakte für bis zu 60 V DC / 8 A
Industry
